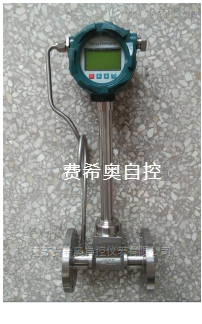

LU 特價LUGB-40渦街流量計使用方法

價格面議

聯系方式:楊經理15179631852

聯系我們時請說明是儀表網上看到的信息,謝謝!


品牌 材質 碳鋼,不銹鋼,銅,襯氟,塑料,鑄鋁合金,鑄鐵,透明丙烯酸,哈氏合金,鈦,瑪瑙,氟包塑,其他
適用介質 氣體,液體,氣固,液固,其他,熱水,冷水,污水 產地 國產
加工定制 質保 1年

特價LUGB-40渦街流量計使用方法
主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。本儀表采用壓電應力式傳感器,可靠性高,可在-20℃~+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與

特價LUGB-40渦街流量計使用方法 詳細信息

特價LUGB-40渦街流量計使用方法

本產品用于液體、蒸汽以及壓縮空氣、煤制氣等多種中高流速介質的流量測量,不可用于高粘度液體流量測量,管道有明顯振動慎用。

一、技術參數:
1、公稱口徑:DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300;
2、適用范圍:氣體(空氣、氧氣、氮氣、煤氣、天燃氣、化學氣體等)、液體(水、高溫水、油、食品液、化學液等)、蒸汽(飽和蒸汽、過熱蒸汽);
3、可測介質溫度:-40℃~280℃,-40℃~350℃;
4、公稱壓力:≤1.6MPa    ≤2.5MPa    ≤4Mpa;
5、精度等級:液體0.5級、氣體、蒸汽1.0級;
6、流速范圍:液體0.6-6 m/s,氣體:5-60m/s,蒸汽:5-70m/s。

原理

在流體中設置三角柱型旋渦發生體,則從旋渦發生體兩側交替地產生有規則的旋渦,這種旋渦稱為卡門旋渦,如右圖所示,旋渦列在旋渦發生體下游非對稱地排列。

  設旋渦的發生頻率為f,被測介質平均流速為 ,旋渦發生體迎流面寬度為d,表體通徑為D,即可得到以下關系式:

 f=SrU1/d=SrU/md                     (1)
式中  U1--旋渦發生體兩側平均流速,m/s;
    Sr--斯特勞哈爾數;
    m--旋渦發生體兩側弓形面積與管道橫截面面積之比


測量介質: 氣體、液體、蒸氣
◆口徑規格 法蘭卡裝式口徑選擇 25,32,50,80,100
◆法蘭連接式口徑選擇 100,150,200
◆流量測量范圍 正常測量流速范圍 雷諾數1.5×104~4×106;氣體5~50m/s;       液體0.5~7m/s
 正常測量流量范圍 液體、氣體流量測量范圍見表2;               蒸氣流量范圍見表3
◆測量精度 1.0級  1.5級
◆被測介質溫度:常溫–25℃~100℃
◆高溫–25℃~150℃  -25℃~250℃
◆輸出信號 脈沖電壓輸出信號 高電平8~10V    低電平0.7~1.3V
◆脈沖占空比約50%,傳輸距離為100m
◆脈沖電流遠傳信號 4~20 mA,傳輸距離為1000m
◆儀表使用環境 溫度:-25℃~+55℃  濕度:5~90%    RH50℃
◆材質 不銹鋼, 鋁合金
◆電源 DC24V或鋰電池3.6V
◆防爆等級 本安型iaIIbT3-T6
    防護等級 IP65

 介質水,流量30噸/小時 ;溫度250℃;壓力6MPA;兩線制,輸出信號4-20MA,24VDC,DN=100
